钳压式声测管
文章来源： 作者：Admin更新时间：2014/12/4 11:08:00
超声波管成品通常包括已成型标准长度为6M的钢管和一种连接方式接头连接�？梢栽ち粢桓鐾ǖ朗固讲馔房梢灾�*桩基底部。(我厂主要生产金属波纹管、预应力金属波纹管和预应力波纹管)
本产品优势及特点：
特点：

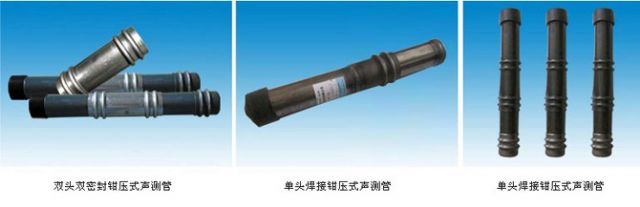

双头双密封钳压式声测管在承口端端部设计了两个凸槽，凸槽内配有密封圈，安装时将本产品的插口端插入承口端，然后用液压钳同时对两个凸槽进行挤压，被挤压部位的管材受力后收缩变形，两个凸槽之间的外层管材深陷入内层管材，从而有效实现了本产品的可*连接；同时橡胶材质的密封圈在受挤压后变形贴服在两层管材之间，起到了*为良好的双保险密封作用。

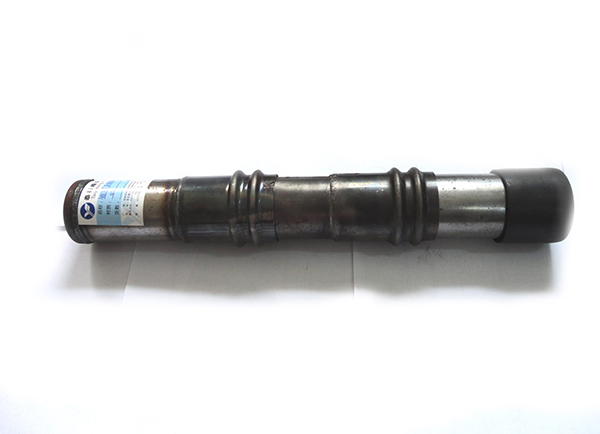

单头焊接钳压式声测管接头的一端焊接在一个成型的声测管上，另一个声测管插入管接头的复式槽端，通过液压压接钳用力压下，使得声测管与接头牢牢地接合在一起，管接头的中间部分夹有双重密封圈，这样可以使得声测管更加密封，使用这种单头焊接钳压式声测管接头，只*一次钳压就可。
优势：
1、用液压钳连接、不需工地以外的准备工作、不需任*设备、简便快捷（比传统的方法快5倍）、容易固定于钢筋笼架、不受恶劣天气的影响
2、可根据现场要求自行配长，无*耗。
3、本产品为产品，与市场同类产品相比，抗拉力更高，达320Mpa以上（一般其它产品抗拉力为30Mpa左右）。
5、节省成本、节省准备时间、不需技工、节省损耗（可根据客户要求订做不同型号的短管）、不受场地限制。
6、安全、不需在工地进行焊接工作。
7、利用管材的变形,将连接处夹成两头大,中间小,使连接处*次性卡死,避免了活接头松动的可能性。无论在抗拉拔还是抗扭矩方面的性能都相当稳定、出色,且凸起成圆弧,凸起度小,有效避免与导管、振捣器等相碰撞。
规格型号：
注： BYD代表宝益德，SCG代表：超声波检测管，50代表外径，-I代表壁厚，QY代表钳压
产品编号 公称外径（mm） 壁厚（mm） 长度（mm）
BYDSCG-50-10-QY 50 1.0 3000 6000 9000
BYDSCG-50-12-QY 50 1.2 3000 6000 9000
BYDSCG-50-15-QY 50 1.5 3000 6000 9000
BYDSCG-53-10-QY 53 1.0 3000 6000 9000
BYDSCG-53-15-QY 53 1.5 3000 6000 9000
BYDSCG-53-20-QY 53 2.0 3000 6000 9000
BYDSCG-57-20-QY 57 2.0 3000 6000 9000
BYDSCG-57-25-QY 57 2.5 3000 6000 9000
BYDSCG-57-30-QY 57 3.0 3000 6000 9000
技术参数：
项目 JT/T705-2007标准
外观 用目测和手感检查声测管无毛刺、裂缝、结疤、折叠、分层、搭焊缺陷、划道、刮伤、焊缝错位、烧伤、薄的氧化皮。弯度不大于5mm/m
尺寸 外径 ±1.0%
壁厚 ±5%
抗拉强度（MP） ≥315MP
拉伸试验（伸长率） ≥14%
压扁试验 当两压平板间距离为声测管外径的3/4时，应不出现裂纹
弯曲试验 声测管不带填充物，弯曲半径为公称外径的6倍，弯曲角为120°，声测管不出现裂纹
液压试验 声测管两端封口注入水压为5MP时，声测管无渗漏
涡流损伤 声测管焊缝无沙眼、裂缝
密封试验 外压P=215S/D 无渗漏，接口不变形
内压P=215S/D 无渗漏，接口不变形
拉拔试验 在常温下，就应能承受3000N的拉拔力，持续60min连接部分无松动、断裂
振动试验 在试验压力1.2MP下，持续10万次振动，接头无渗漏和脱落现象
扭矩试验 扭力距120N.m, 持续10min， 接头不发生滑移
硬度试验 HRB≥90 声测管管壁硬度
金属波纹管、预应力波纹管和预应力金属波纹管皆为我厂主要产品，欢迎广大客户前来资讯；我们会给您贴心的服务。
