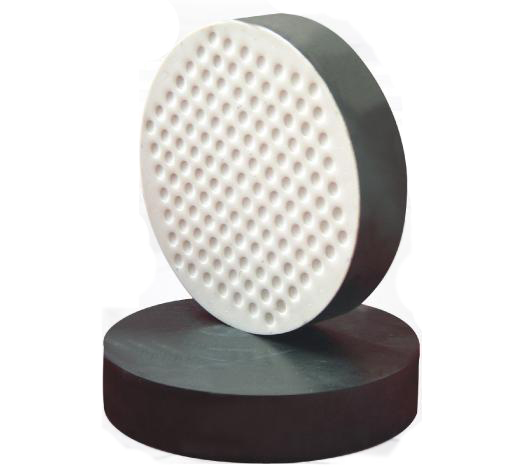

四氟乙烯滑板式橡胶支座

文章来源： 作者：Admin更新时间：2014/12/4 9:59:06

一、四氟滑板式橡胶支座简介
四氟乙烯滑板式橡胶支座就是在普通板式橡胶支座的表面粘复一层1.5mm-3mm厚的聚四氟乙烯板,就能制作成橡胶支座,又称之为：四氟滑板式支座(GJZF4、GYZF4系列)。除具有GYZ系列橡胶支座的所*功能外，聚四氟乙烯板（F4板）与梁底不锈钢板之间的低摩擦系数，使上部构造的水平位移，不受支座本身剪切变形量的限制，能满*一些桥梁的大位移量需要。该板式橡胶支座除具有球冠橡胶支座的功能外，还*别适用大位移量的桥梁。广*用于本工厂，矿山，机械，电子，机械设备，厨房设备。
二、四氟板式橡胶支座使用范围
a.作活动支座使用：主要用于跨度〉30米的大跨度桥梁简支梁连续板桥、多跨连续梁桥。
b.作为滑块块使用连续梁顶推、T型梁横移、大型设备滑移。
三、F4橡胶支座示意图
四氟滑板支座上粘贴的聚四氟乙烯板材最小厚度应符合表4的规定。 单位：mm
矩形支座  圆形支座
长边范围 厚度 直径范围（d） 厚度
≤500 2 ≤500 2
>500 3 >500 3
四、四氟滑板橡胶支座规格
1、按交通部JT/T 663-2006公路桥梁板式橡胶支座规格系列，具体请点击进入。 2、特殊规格可由用户提出协商生产。 4、梁底钢板和不锈钢板可配套供应。
GJZF4，GYZF4板式橡胶支座 规格系列详情请点击
GJZF4，GYZF4规格系列支座 主要附件尺寸详情请点击

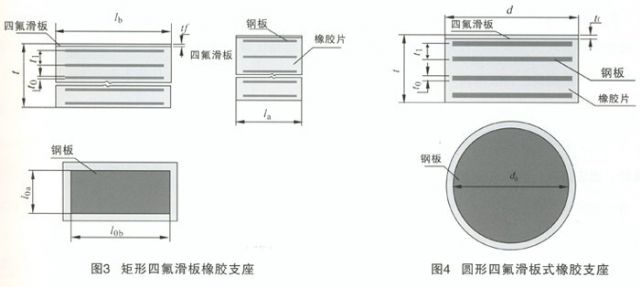

1 四氟滑板橡胶支座组装示意图见图3 。
2 四氟滑板橡胶支座代号矩形为GJZF4。、圆形为GYZF4。表中符号意义如下：
ιa ×ιb或d ― 平面尺寸或直径；
Rck-----最大承压力；
S -----形状系数；
t -----支座总厚度；
△ι3― 多向支座位移量；
△ι4― 单向支座位移量；
te 一橡胶层总厚度；
tanθ -----允许转角正切值；
RGk -----抗滑最小承压力；
t 1 ― 中间橡胶层厚度；
t 0― 单层钢板厚度；
t f ― 四氟滑板厚度；
